Solucions avançades de revestiment làser per a eines de maquinària agrícola
La màquina de soldadura de revestiment làser és una tecnologia avançada que utilitza raigs làser d'alta{0}}energia per revestir capes d'aliatge resistents al desgast-i la corrosió- a les superfícies metàl·liques, cosa que pot millorar significativament la vida útil i el rendiment de les eines agrícoles. Aquesta tecnologia forma una capa de reforç d'alta -duresa i resistent al desgast-a la superfície de l'eina mitjançant un escalfament làser precís i un revestiment de material, que és especialment adequat per a entorns de treball durs, com ara el cultiu del sòl i la collita.
Descripció
Descripció
La màquina de revestiment làser (YDGD-6000) està composta per làser de fibra de revestiment Chuangxin 6000W, capçal de revestiment làser d'anell coaxial de transmissió, alimentador de pols d'alta precisió-divisió pneumàtica, base de robot, FANUC M-20iD/25 (amplitud del braç: 1831 mm), càrrega final: 1831 mm-250/250 kg; refrigerador d'aigua, font d'alimentació estabilitzada de tensió Wenfeng 60KVA i programari i maquinari de control integrat. L'equip adopta un sistema de control integrat PLC, que pot realitzar un control centralitzat del robot de sis eixos, làser, alimentador de pols i monitorització de la temperatura de la lent de protecció.
Paràmetres tècnics
|
Item |
Paràmetres YDGD-6000 |
|
Potència làser |
6000W |
|
Alimentador de pols |
Alimentador de pols d'alta precisió dividit pneumàtic (9L) |
|
Cap de revestiment |
Capçal de revestiment anular de transmissió coaxial (punt focal 3-5 mm) |
|
Robot de sis-eixos |
Envergadura del braç: 1820 mm; Càrrega: 20 kg |
|
Sistema de control |
PLC (amb pantalla tàctil de 10 polzades) |
Especificacions principals dels equips

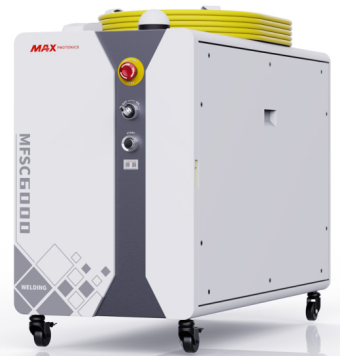

- Làser de fibra MFSC-6000
El làser de la sèrie MFSC és un producte per a aplicacions industrials. És un làser compacte i eficient d'alta potència-, utilitzat principalment en soldadura, revestiment i altres camps. Les principals característiques són:
1. Rendiment estable, alta qualitat del feix;
2. Alta eficiència de conversió fotoelèctrica, baix consum d'energia;
3. Alta fiabilitat, llarga vida;
4. La forma d'ona de potència de sortida es pot editar;
5. Interfície de bus d'expansió;
|
Paràmetres tècnics del làser MFSC-6000 |
||
|
Indicadors de rendiment |
Unitat |
Paràmetre |
|
Mode de treball |
/ |
Contínua/Modulada |
|
Mode de polarització |
/ |
Aleatori |
|
Potència de sortida |
W |
6000 |
|
Interval de potència ajustable |
% |
5~100 |
|
Longitud d'ona central |
nm |
1080±10 |
|
Estabilitat de potència (100% contínua > 1 h) |
% |
±1~1.5 |
|
Freqüència de modulació (100% contínua) |
kHz |
50KHz |
|
Indicador de potència de llum vermella |
uW |
400 |
|
Longitud de la fibra |
m |
20 |
|
Diàmetre del nucli de la fibra |
um |
600 |
|
Interfície de sortida de fibra |
/ |
QBH |
|
Radi de flexió de la fibra |
mm |
200 |
|
Tensió de funcionament |
V |
400±40 |
|
Potència d'entrada (100% de sortida contínua) |
KW |
16 |
-

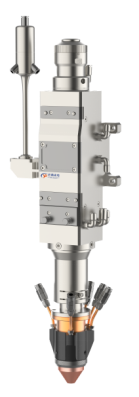

Capçal de revestiment làser de transmissió YDGD-03-QBH
1.Camí òptic de transmissió, amb protecció de lents de protecció de múltiples capes i disseny de tipus calaix-, convenient per a la inspecció i substitució;
2. Amb un procés làser adequat, es pot aconseguir una taxa mitjana d'utilització de pols del 93%, reduint considerablement el cost d'ús de l'usuari;
3. Un punt circular d'alta -qualitat, mitjançant l'ajust dels paràmetres del procés, pot aconseguir una taxa de dilució controlable i una zona afectada-de calor;
|
YDGD-03-QBH Paràmetres tècnics |
|
|
Item |
Paràmetre |
|
Interfície |
QBH |
|
Estructura del camí òptic |
Camí òptic de transmissió |
|
Grup de lents de protecció |
3 capes |
|
Forma de refredament |
Refrigeració per aigua |
|
Potència aplicable |
6000W |
|
Distància focal de col·limació |
100 mm |
|
Focalitzar la distància focal |
300 mm |
|
Punt de focus |
3,0 mm (punt circular, ajustable de 3 a 5 mm) |
|
Longitud d'ona aplicable |
900-1080 nm |
|
Ús del làser |
＞99.25% |
|
Mòdul d'ajust coaxial de pols lleuger |
Equipat |
|
Sensor de temperatura |
Lent de protecció inferior amb mòdul sensor de temperatura |
|
Estructura del broquet |
Alimentació amb pols d'anell dividit |
|
Ús de pols |
＞93% |
|
Pes |
4,5 kg |

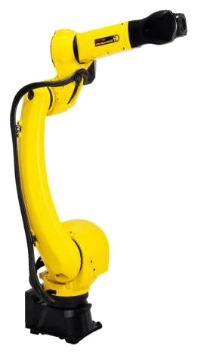

- Robot de sis-eixos FANUC M-20iD/25
S'utilitza el robot de sis-eixos FANUC M-20iD/25 amb la quota de mercat més alta de la indústria del revestiment làser. Aquest robot pot mantenir l'estabilitat i l'alta precisió sota petits passos a llarg termini.
1.M-20iD/25 té un gran rang de moviment d'1.831 metres i una càrrega nominal de 25 kg;
2.El mecanisme del robot s'ha fet més lleuger i prim.
3.El braç lleuger i la nova tecnologia de control han millorat molt el rendiment del moviment, millorant així molt l'eficiència de producció per unitat de temps.

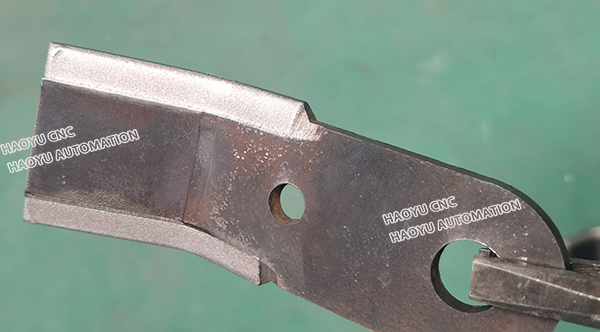

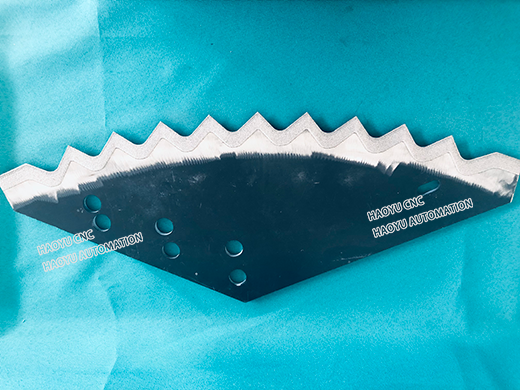

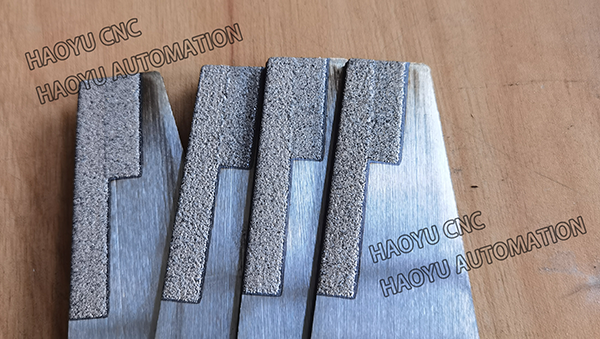

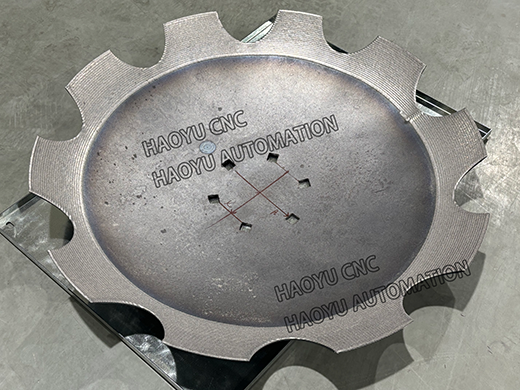

Imatges de detall
Vedio per a la vostra referència
