Màquina de soldadura de costura circular TIG automàtica per a test



Màquina de soldadura de costura circular automàtica

Aquest equip és una màquina de soldadura de gas inert de tungstè circumferencial (TIG) automàtica dissenyada específicament per a estris de cuina rodons i cilíndrics (com ara olles d'acer inoxidable, olles d'alumini i olles de fons compost).

S'utilitza principalment per a la soldadura circumferencial del cos i la part inferior de l'olla (-única capa o fons compost) i també es pot utilitzar per soldar trajectòries circulars com ara l'enrotllament de la vora de l'olla i les plaques de reforç de l'orella. L'equip adopta un mode de fixació de la torxa de soldadura i rotació de la peça, combinat amb la tecnologia de soldadura de filferro calent i fred TIG, assegurant soldadures estèticament agradables, sense porositat i soldadura d'una-cara amb conformació de doble-cara. És adequat per a la producció en massa en indústries com ara estris de cuina, revestiments d'electrodomèstics i recipients a pressió.

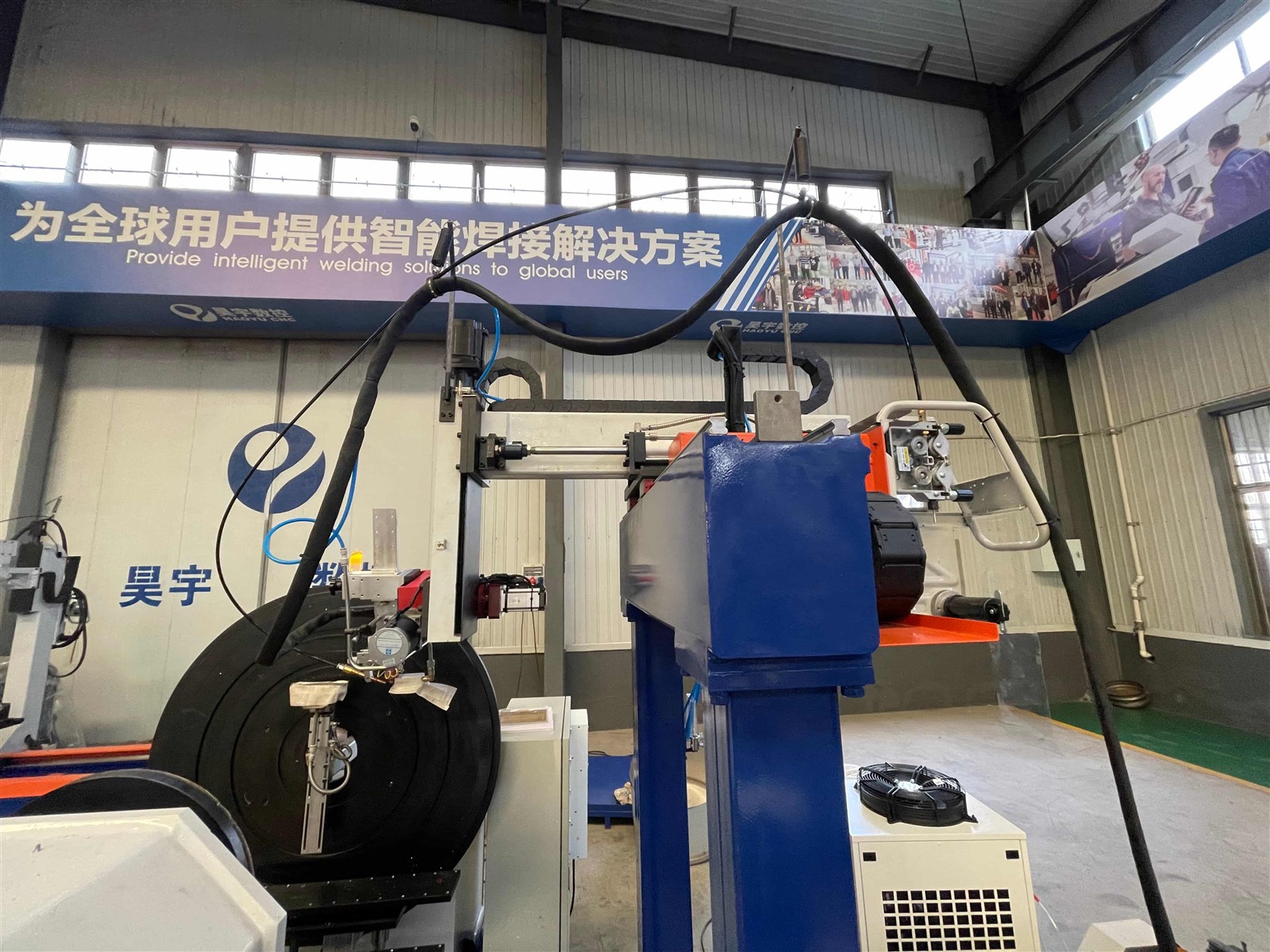

Màquina de soldadura TIG automàtica per a test

Diàmetre de peça aplicable	100 mm-600 mm (personalitzable)
Alçada aplicable a la peça de treball	50 mm-300 mm
Material de la peça de treball	Acer inoxidable (201/304/316), alumini i aliatges d'alumini, acer al carboni
Gruix de la peça	0,6 mm-3,0 mm (alumini inferior o igual a 4,0 mm)
Velocitat de soldadura	0,2-5,0 rpm (ajustable de forma continuada)
Mètode de refrigeració de la torxa de soldadura	Refrigeració per aigua (recomanat 200 A o superior) / Refrigeració per aire (per sota de 200 A)
Potència d'entrada nominal	Trifàsic 380V+10% 50HZ
Potència nominal	Aproximadament . 15-25kVA (segons la configuració de la font d'alimentació de soldadura)
Corrent de soldadura	Pols AC/DC 5A-400A
Sistema de control	PLC + pantalla tàctil (funció d'emmagatzematge de paràmetres estàndard)





Venda de màquina de soldadura de costura

• Soldadures estèticament agradables: l'arc estable de soldadura TIG i l'entrada de calor concentrada donen lloc a un patró uniforme d'escales de peix{0}}a la superfície de la soldadura, que no requereix poliment o només un lleuger polit.
• Automatització d'alta -eficiència: la funció de memòria PLC estàndard permet recuperar paràmetres quan es canvien els tipus de pot, eliminant la necessitat d'ajustaments repetits.
• Adequat per a la soldadura de fons compost: es pot afegir un sistema de filferro calent per resoldre els reptes de soldadura dels fons compostos d'alumini (com ara acer inoxidable + alumini + acer inoxidable), reduint eficaçment la porositat.
• Protecció de seguretat: alarma de sobre-temperatura, protecció de sota-tensió/sobre-intensitat.





1.La funció d'aquest cilindre és permetre espai suficient per carregar i descarregar abans de soldar, i col·locar el cilindre amb precisió a la costura de soldadura després de completar la càrrega, aconseguint així una soldadura precisa.



2.El capçal de soldadura està equipat amb un mecanisme de gir a l'esquerra-dreta i un mecanisme de moviment cap avall-dreta per satisfer les necessitats de soldadura d'estris de cuina de diferents mides. El mecanisme d'oscil·lació a l'esquerra-dreta fa que la torxa de soldadura oscigui regularment lateralment al llarg de l'amplada de la soldadura, augmentant efectivament la cobertura de la-zona afectada per la calor i permetent la formació d'una-soldadura més ample, millorant significativament l'eficiència de la soldadura i la qualitat de la deposició. El mecanisme de moviment cap avall a la dreta-és principalment responsable d'ajustar la posició vertical de la torxa de soldadura. Pot alinear la torxa amb precisió segons els canvis en el diàmetre o l'alçada de la peça de treball, assegurant que l'elèctrode de tungstè sempre mantingui la longitud i l'angle òptims de l'arc amb la soldadura dels estris de cuina, adaptant-se així a la soldadura de peces de diferents mides.



3.Durant el procés de soldadura, la seva funció és impulsar el cos del contrapunt per moure's axialment de manera ràpida i suau segons la longitud dels estris de cuina o la seva posició de subjecció mitjançant l'extensió i la retracció del cilindre, aconseguint així un suport i un posicionament flexibles per a estris de cuina de diferents especificacions. El mètode accionat per cilindre-fa que el contrapunt es mogui ràpidament i sigui fàcil de controlar. Normalment s'utilitza conjuntament amb una vàlvula d'acceleració per aconseguir una parada d'amortiment al final de la carrera i per aconseguir un enllaç entrellaçat amb les accions de subjecció i soldadura de la màquina-eina mitjançant senyals elèctrics, garantint l'estabilitat i l'eficiència de subjecció dels estris de cuina durant la soldadura rotativa.



4.Les torxes de soldadura solen emprar una estructura refrigerada per aigua-per suportar la calor generada durant la soldadura contínua, garantint l'estabilitat durant períodes prolongats. S'incorpora un mecanisme de subjecció d'elèctrodes de tungstè d'alta-precisió per garantir l'alineació constant de l'arc i la longitud de l'arc a mesura que l'arc gira sobre la costura de soldadura circumferencial de l'estris de cuina. Per als materials de cuina d'ús habitual, com ara l'acer inoxidable, l'alumini i els aliatges d'alumini, el disseny de la torxa de soldadura també ha de tenir en compte la protecció del gas. L'estructura de broquet optimitzada i els canals de flux d'aire creen un escut protector de flux laminar estable, evitant eficaçment l'oxidació de la soldadura.



5.El mandril de la caixa de l'eix actua com a "pinça de centratge", la seva funció principal és subjectar amb precisió estris de cuina de diferents diàmetres mitjançant un moviment sincrònic radial, assegurant que el centre de rotació de la peça coincideixi amb l'eix de l'eix. Això és fonamental per garantir la precisió de la formació de la soldadura. El mandril del contrapunt serveix principalment com a "suport-de seguiment", amb les seves calces que proporcionen precàrrega axial per evitar la deformació i el lliscament de la peça de treball a temperatures elevades de soldadura, alhora que protegeixen les superfícies polides de la paret interior o la part inferior dels estris de cuina de marques de subjecció o rascades.

6.Renders





Màquina de soldadura de costura circular





1.Normalment utilitzarem un estoig de fusta contraxapada de fumigació per a l'embalatge; Per a algunes màquines grans, podem utilitzar palets d'acer i coberta de film de plàstic. Totes les màquines es pinten amb pintura o oli antiòxid abans de sortir de fàbrica.
2. El paquet pot ser com a requisit dels clients
