Màquina de soldadura de costura circular de tapa de cilindre d'alta qualitat

Màquina de soldadura de costura circular de tapa de cilindre d'alta qualitat

I.Descripció

S'utilitza principalment per soldar automàticament la costura circular del cilindre hidràulic, també pot fer soldadura multi-capes automàticament. Per garantir que l'especificació de soldadura sigui uniforme i uniforme, la costura de soldadura té un aspecte bo i uniforme. És còmode i fiable d'utilitzar i la qualitat de la soldadura compleix els requisits.

II.Paràmetre Tècnic

III.Característica principal

• La torxa de soldadura refrigerada per aire MAG-es fixa mentre la peça gira, la posició de soldadura és horitzontal.
• Adopteu el cos de la màquina soldada, la torxa de soldadura i la cua pneumàtica-l'estoc es pot ajustar longitudinalment, es pot bloquejar després de l'ajust.
• La peça de treball es col·loca mitjançant un accessori especial i es pressiona amb un didal pneumàtic. Rotació sincrònica. Els suports de càrrega i descàrrega estan muntats sota la peça de treball.
• Japan OMRON PLC controla tot el funcionament de la màquina. La velocitat de rotació de la peça s'ajusta mitjançant un inversor, ajust continu, per millorar la fiabilitat.

IV.Estructura de l'equipament

1. Mandril giratori

El mandril està controlat per un servomotor i gira cap endavant o cap enrere mitjançant un PLC. Això permet un control precís de la velocitat de rotació, aconseguint una rotació uniforme i assegurant soldadures uniformes. Al mateix temps, el corrent de soldadura, la velocitat d'alimentació del filferro i la rotació del mandril estan vinculats i coordinats pel sistema de control per evitar defectes de soldadura.

2. Torxa de soldadura

La torxa de soldadura gira cap endavant-enrere impulsada per un cilindre d'aire.

3.Mecanisme oscil·lant

El mecanisme d'oscil·lació del soldador de la circumferència del cilindre és un component clau en el procés de soldadura. S'utilitza principalment per controlar el gir lateral de la pistola de soldadura per ampliar l'amplada de deposició i millorar la formació de la soldadura. És especialment adequat per a la soldadura de plaques gruixudes o per omplir i cobrir costures de la circumferència de les ranures grans.

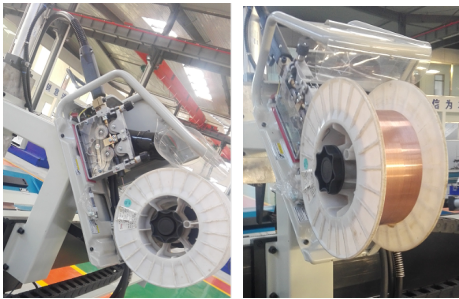

4. Alimentador de filferro

L'alimentador de filferro de la màquina de soldadura de cilindre és un dels components bàsics del sistema de soldadura. És principalment responsable de lliurar el cable de soldadura a la pistola de soldadura de manera estable i precisa per garantir la continuïtat del procés de soldadura i la qualitat de la soldadura.

5.Font d'energia de soldadura

Japan OTC EP500 (el corrent de sortida nominal és de 500 A) la font d'alimentació de soldadura pot aconseguir una soldadura d'alta qualitat . 1. La font d'alimentació establerta anirà amb la vostra màquina.

V.Detall iamges

VI.Vedio per a la vostra referència
