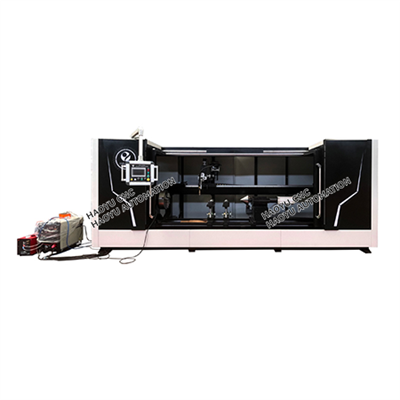

Màquina de soldadura de cilindre hidràulic d'excavadora automàtica CNC de 5 eixos

El soldador de circumferència de cilindre és un equip automatitzat especialment utilitzat per soldar soldadures de circumferència entre cossos de cilindre i brides i altres components. Aconsegueix una soldadura de circumferència eficient i d'alta-qualitat girant la peça de treball o movent la torxa de soldadura.

Enviar la consulta

Descripció

CNC de 5 eixosMàquina de soldadura de cilindres hidràulics d'excavadora automàtica

product-3800-1841

I. Característiques principals

1. Adopteu el cos de la màquina soldada, la torxa de soldadura i la cua pneumàtica-l'estoc es pot ajustar longitudinalment, es pot bloquejar després de l'ajust.

2. La peça de treball es col·loca mitjançant un accessori especial i es pressiona amb un didal pneumàtic. Rotació sincrònica. Els suports de càrrega i descàrrega estan muntats sota la peça de treball.
3. Japó OMRON PLC controla tot el funcionament de la màquina. La velocitat de rotació de la peça s'ajusta mitjançant un inversor, ajust continu, per millorar la fiabilitat.
4. Font d'energia de soldadura OTC del Japó que té un bon rendiment d'encesa d'arc, estabilització d'arc i final d'arc, per garantir que la soldadura sigui uniforme i uniforme.

5. Amb bona aparença i bona qualitat, la profunditat i l'amplada de fusió compleixen el requisit.
6. La màquina té un bon rendiment operatiu i una baixa taxa de fallades.
7. El mecanisme oscil·lant de soldadura s'utilitza per soldar costures amples i multicapa del cilindre hidràulic.

II.Paràmetre tècnic

Velocitat de rotació de l'eix giratori	Ajust continu de 0,2 a 10 R/MIN
Corrent de soldadura	50-500A, cicle de treball del 100%.
Compressor d'aire	0,4-0,6 MPA
Tensió de treball	380 V 3 fases 50 Hz per potència de soldadura 220 V monofàsic 50 Hz per a la màquina principal
Ajust de l'abast oscil·lant de la torxa de soldadura	0-40 mm
Interval de freqüència oscil·lant de la torxa de soldadura	0-30 vegades/min
Temps de parada de la torxa de soldadura per ambdós costats	0-10 segons
Temps de parada de la torxa de soldadura al mig	0-10 segons
Valor d'alimentació pneumàtica de la torxa de soldadura	200 mm
Valor d'alimentació pneumàtic de la torxa de soldadura de cua	150 mm

III.Imatges de detall

1. Escalfament de freqüència mitjana:El seu objectiu principal és escalfar de manera ràpida i precisa la zona a soldar (canal) al cilindre abans de soldar. Aquest procés elimina eficaçment la humitat i l'oli de la superfície del material i, el que és més important, preescalfa el material base a la temperatura requerida, reduint significativament la velocitat de refredament durant la soldadura, l'estrès de la soldadura i la tendència a l'enduriment. En definitiva, això millora la penetració i la qualitat de la soldadura, s'evita defectes com esquerdes i assegura la durabilitat del producte del cilindre.

product-520-390

2.Sistema de control:Utilitzant el sistema de control PLC i CNC per realitzar el procés anterior, millorar la fiabilitat.

product-520-390

3.Eliminador d'escòries:L'equip està equipat amb un eliminador d'escòries, que pot eliminar automàticament l'escòria residual i les esquitxades al voltant de la soldadura després
s'ha completat la soldadura, fent que la soldadura sigui uniforme i més bella.

product-520-390

4.Mecanisme oscil·lant:El mecanisme oscil·lant es compon de motor pas a pas, cargol de boles i carril lineal, etc. Adopta una estructura de tipus tancat, blindatge
el procés a partir de pols i esquitxades. Freqüència d'oscil·lació de la torxa, abast oscil·lant, temps d'oscil·lació, distància d'elevació, elevació
els números es poden controlar mitjançant el sistema CNC.

product-520-390

5.Cua de cua pneumàtica: La cua pneumàtica es pot ajustar per satisfer els requisits de diverses soldadures. La peça de treball es pressiona pneumàticament
didal, i gira amb el didal.

product-520-390
